Bagaimana cara kerja heat sink untuk mencegah panas berlebih pada peralatan industri?

Di bidang peralatan industri, panas berlebih merupakan tantangan terus-menerus yang dapat menyebabkan penurunan kinerja, kegagalan komponen dini, dan bahkan bahaya keselamatan. Sebagai pemasok unit pendingin tepercaya, saya telah menyaksikan secara langsung bagaimana perangkat sederhana ini memainkan peran penting dalam menjaga suhu pengoperasian optimal. Dalam postingan blog ini, saya akan mempelajari ilmu di balik heat sink dan menjelaskan cara mencegah panas berlebih pada peralatan industri.

Dasar-dasar Perpindahan Panas

Untuk memahami cara kerja heat sink, pertama-tama kita perlu memahami dasar-dasar perpindahan panas. Ada tiga mekanisme utama perpindahan panas dari satu tempat ke tempat lain: konduksi, konveksi, dan radiasi.

• Konduksi:Ini adalah perpindahan panas melalui bahan padat. Jika dua benda yang suhunya berbeda bersentuhan, maka kalor akan mengalir dari benda yang lebih panas ke benda yang lebih dingin. Pada peralatan industri, panas sering dihasilkan oleh komponen elektronik seperti prosesor, transistor daya, dan lampu LED. Komponen-komponen ini memindahkan panas ke material di sekitarnya melalui konduksi.
• Konveksi:Konveksi melibatkan perpindahan panas melalui pergerakan suatu fluida, seperti udara atau cairan. Saat fluida dipanaskan, densitasnya menjadi berkurang dan naik, menciptakan aliran yang membawa panas menjauh dari sumbernya. Dalam aplikasi industri, konveksi dapat terjadi secara alami (karena daya apung fluida yang dipanaskan) atau dipaksa (menggunakan kipas atau pompa untuk meningkatkan aliran).
• Radiasi:Radiasi adalah perpindahan panas melalui gelombang elektromagnetik. Semua benda memancarkan radiasi termal, dan jumlah radiasi bergantung pada suhu dan sifat permukaan benda. Meskipun radiasi dapat berkontribusi terhadap perpindahan panas, hal ini umumnya kurang signifikan dibandingkan konduksi dan konveksi di sebagian besar lingkungan industri.

Bagaimana Heat Sink Bekerja

Unit pendingin adalah perangkat pendingin pasif yang dirancang untuk meningkatkan perpindahan panas dari komponen panas. Biasanya terdiri dari pelat dasar dan serangkaian sirip atau pin yang meningkatkan luas permukaan yang tersedia untuk pembuangan panas. Begini cara kerjanya:

1. Konduksi Panas:Pelat dasar unit pendingin bersentuhan langsung dengan komponen panas, seperti mikroprosesor atau transistor daya. Panas dipindahkan dari komponen ke pelat dasar melalui konduksi. Pelat dasar biasanya terbuat dari bahan yang sangat konduktif, seperti aluminium atau tembaga, untuk memfasilitasi perpindahan panas yang efisien.
2. Penyebaran Panas:Begitu panas mencapai pelat dasar, panas itu menyebar ke seluruh permukaan. Luas permukaan pelat dasar yang besar membantu mendistribusikan panas secara merata, mengurangi gradien suhu dan meningkatkan efisiensi proses perpindahan panas secara keseluruhan.
3. Pembuangan Panas:Sirip atau pin yang dipasang pada pelat dasar secara signifikan meningkatkan luas permukaan yang tersedia untuk pembuangan panas. Saat udara atau cairan mengalir melalui sirip, panas dipindahkan dari unit pendingin ke fluida melalui konveksi. Desain sirip, termasuk bentuk, ukuran, dan jaraknya, dioptimalkan secara cermat untuk memaksimalkan koefisien perpindahan panas konvektif dan meminimalkan hambatan terhadap aliran fluida.
4. Pendinginan yang Ditingkatkan:Dalam beberapa kasus, heat sink digunakan bersama dengan kipas atau pompa untuk meningkatkan efek pendinginan konvektif. Kipas atau pompa meningkatkan laju aliran udara atau cairan, memaksa lebih banyak cairan bersentuhan dengan sirip dan membawa lebih banyak panas. Hal ini dikenal sebagai pendinginan konveksi paksa dan umumnya digunakan dalam aplikasi industri berdaya tinggi dimana konveksi alami saja tidak cukup.

Jenis Pendingin

Ada beberapa jenis heat sink yang tersedia, masing-masing dirancang untuk memenuhi kebutuhan pendinginan tertentu. Beberapa jenis yang paling umum meliputi:

• Pendingin yang Diekstrusi:Unit pendingin ini dibuat dengan mengekstrusi balok logam, biasanya aluminium, melalui cetakan untuk membuat bentuk tertentu. Unit pendingin yang diekstrusi hemat biaya dan dapat diproduksi dalam jumlah besar. Mereka biasanya digunakan dalam aplikasi berdaya rendah hingga menengah, seperti elektronik konsumen dan peralatan industri kecil.
• Pendingin yang Dikikis:Pendingin yang disaring dibuat dengan memotong sirip tipis dari balok logam padat menggunakan proses skiving. Hal ini menghasilkan sirip yang sangat tipis dan jaraknya berdekatan, sehingga memberikan area permukaan yang besar untuk pembuangan panas. Unit pendingin yang dikikis lebih mahal daripada unit pendingin yang diekstrusi tetapi menawarkan kinerja termal yang lebih tinggi. Mereka sering digunakan dalam aplikasi berdaya tinggi, seperti server dan peralatan telekomunikasi.
• Pendingin Berikat:Unit pendingin berikat dibuat dengan menempelkan sirip yang sudah dibentuk sebelumnya ke pelat dasar menggunakan bahan pengikat, seperti epoksi atau solder. Hal ini memungkinkan fleksibilitas yang lebih besar dalam desain sirip dan dapat menghasilkan kinerja termal yang lebih tinggi dibandingkan dengan heat sink yang diekstrusi. Unit pendingin berikat biasanya digunakan dalam aplikasi yang memerlukan geometri sirip khusus, seperti pencahayaan LED dan elektronika daya.

Penerapan Heat Sink pada Peralatan Industri

Unit pendingin banyak digunakan di berbagai peralatan industri untuk mencegah panas berlebih dan memastikan pengoperasian yang andal. Beberapa aplikasi umum meliputi:

• Elektronika Daya:Komponen elektronika daya, seperti inverter, konverter, dan penggerak motor, menghasilkan panas dalam jumlah besar selama pengoperasian. Unit pendingin digunakan untuk menghilangkan panas ini dan menjaga komponen dalam kisaran suhu pengoperasian yang aman.Pendingin Aluminium OEMadalah pilihan populer untuk aplikasi elektronika daya karena konduktivitas termalnya yang tinggi dan efektivitas biaya.

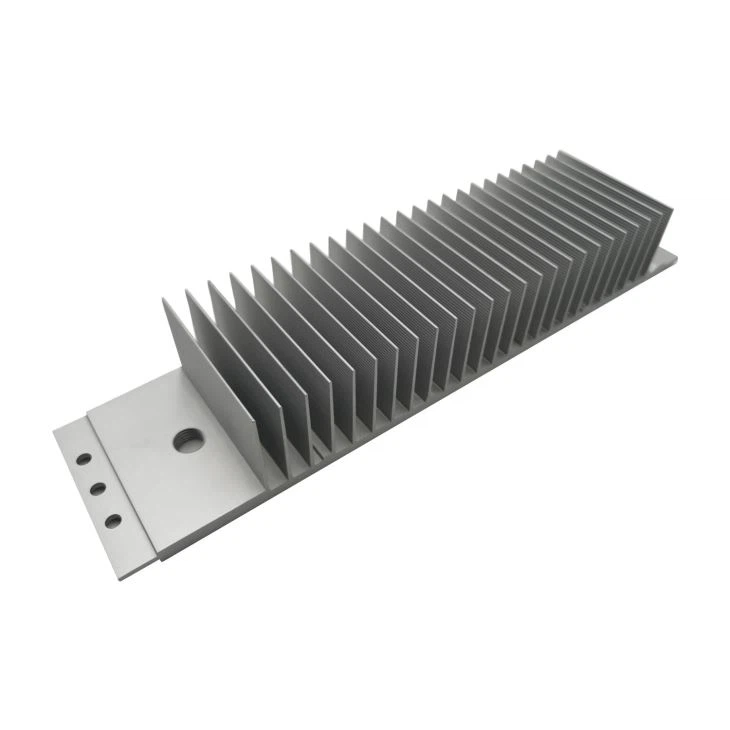

• Pencahayaan LED:Lampu LED menjadi semakin populer dalam aplikasi industri karena efisiensi energi dan umurnya yang panjang. Namun, LED menghasilkan panas yang perlu dibuang untuk mencegah kegagalan dini.Pendingin LEDDanPendingin Lampu Jalan LEDdirancang khusus untuk memenuhi persyaratan pendinginan sistem pencahayaan LED, memastikan kinerja dan keandalan yang optimal.
• Peralatan Telekomunikasi:Peralatan telekomunikasi, seperti router, switch, dan server, menghasilkan panas dalam jumlah besar karena tingginya konsumsi daya pada komponen elektronik. Unit pendingin digunakan untuk mendinginkan komponen ini dan mencegah panas berlebih, yang dapat menyebabkan hilangnya data dan waktu henti sistem.
• Otomasi Industri:Sistem otomasi industri, seperti pengontrol logika yang dapat diprogram (PLC) dan antarmuka manusia-mesin (HMIs), mengandalkan komponen elektronik yang menghasilkan panas selama pengoperasian. Unit pendingin digunakan untuk menjaga komponen pada suhu yang aman, memastikan pengoperasian yang andal, dan mencegah waktu henti yang mahal.

Memilih Pendingin yang Tepat

Memilih unit pendingin yang tepat untuk peralatan industri Anda sangat penting untuk memastikan pendinginan yang efektif dan mencegah panas berlebih. Berikut adalah beberapa faktor yang perlu dipertimbangkan ketika memilih heat sink:

• Kinerja Termal:Kinerja termal heatsink diukur dengan ketahanan termalnya, yaitu kemampuan heatsink untuk memindahkan panas dari komponen ke lingkungan sekitarnya. Resistansi termal yang lebih rendah menunjukkan kinerja termal yang lebih baik. Pertimbangkan disipasi daya komponen, kisaran suhu pengoperasian, dan metode pendinginan yang tersedia (konveksi alami atau paksa) saat mengevaluasi kinerja termal unit pendingin.
• Ukuran dan Bentuk:Ukuran dan bentuk unit pendingin harus sesuai dengan ruang yang tersedia di peralatan Anda. Pertimbangkan dimensi komponen, persyaratan pemasangan, dan jalur aliran udara saat memilih unit pendingin. Unit pendingin yang terlalu besar atau terlalu kecil mungkin tidak memberikan pendinginan yang memadai atau dapat mengganggu komponen lain dalam sistem.
• Bahan:Bahan heat sink memainkan peran penting dalam kinerja termalnya. Aluminium adalah bahan yang paling umum digunakan karena konduktivitas termalnya yang tinggi, biaya rendah, dan ringan. Tembaga adalah pilihan lain yang menawarkan konduktivitas termal lebih tinggi namun lebih mahal dan lebih berat. Pertimbangkan persyaratan spesifik aplikasi Anda saat memilih bahan unit pendingin.
• Desain Sirip:Desain sirip, termasuk bentuk, ukuran, dan jaraknya, dapat berdampak signifikan terhadap kinerja termal unit pendingin. Desain sirip yang berbeda cocok untuk aplikasi yang berbeda, bergantung pada kondisi aliran udara dan persyaratan pembuangan panas. Pertimbangkan jenis metode pendinginan (konveksi alami atau paksa) dan ruang yang tersedia saat memilih desain sirip.

Kesimpulan

Unit pendingin adalah komponen penting dalam peralatan industri, memainkan peran penting dalam mencegah panas berlebih dan memastikan pengoperasian yang andal. Dengan memahami prinsip perpindahan panas dan berbagai jenis unit pendingin yang tersedia, Anda dapat memilih unit pendingin yang tepat untuk aplikasi Anda dan mengoptimalkan kinerja pendinginan peralatan Anda.

Sebagai pemasok heat sink, saya berkomitmen untuk menyediakan heat sink berkualitas tinggi yang memenuhi kebutuhan spesifik peralatan industri Anda. Apakah Anda memerlukan unit pendingin standar atau solusi yang dirancang khusus, saya memiliki keahlian dan sumber daya untuk memberikan produk yang tepat untuk kebutuhan Anda.

Jika Anda tertarik untuk mempelajari lebih lanjut tentang produk heat sink kami atau memiliki pertanyaan tentang solusi pendinginan untuk peralatan industri Anda, jangan ragu untuk menghubungi saya. Saya akan dengan senang hati mendiskusikan kebutuhan Anda dan memberi Anda penawaran harga khusus. Mari bekerja sama untuk menjaga peralatan industri Anda tetap dingin dan efisien.

Referensi

• Incropera, FP, DeWitt, DP, Bergman, TL, & Lavine, AS (2019). Dasar-dasar Perpindahan Panas dan Massa. Wiley.
• Kraus, AD, Azar, JW, & Welty, JR (2001). Perpindahan Panas Permukaan yang Diperluas. Wiley.
• Shah, RK, & Sekulic, DP (2003). Dasar-dasar Desain Penukar Panas. Wiley.
